GSX-R1 by Tomcat

[gsx-air]

salut je vois que ça avance pas mal ton projet le reservoir de 1200 et bien sympa je suis impatient de voir la suite bon courage pour la suite et si tu as besoin d'infos pour la DAO n'hesite pas a+ salut

[tomcat]

Salut gsx-air !

et bien merci !! c'est vrai que tu m'avait gentillement proposé tes services

en fait, je savias pas trop comment m'y prendre, de plus j'ai un collégue de boulot qui m'a aider à tatons à faire le 3D avec le moins de pièces à souder.
Il fait des meubles en DAO mais sur Inventor mais comme il a pas l'habitude de faire de la "tôle" on est limité à certains truc donc j'aurais besoins que tu m'aides sur plusieurs chose :
- La pièce n'as pas été conçu en creux
- On a pas intégré de notion d'épaisseur de tole.
- Il ne sait pas comment calculer le volume contenu, ce qui m'intéresse en premier dans le fait de modéliser !
- et pour finir il me faudrais un éclaté de chaque pièces pour donner à la découpe en DWG

Voilà, donc vu ce que tu es capable de faire du devrais pourvoir m'aider ???
Sinon j'ai vu un logiciel qui a l'air pas mal, Spinfire qui gère bcp de format dont Inventor et qui calcule les volumes !
Je peux t'envoyer un DWG si tu veux ??

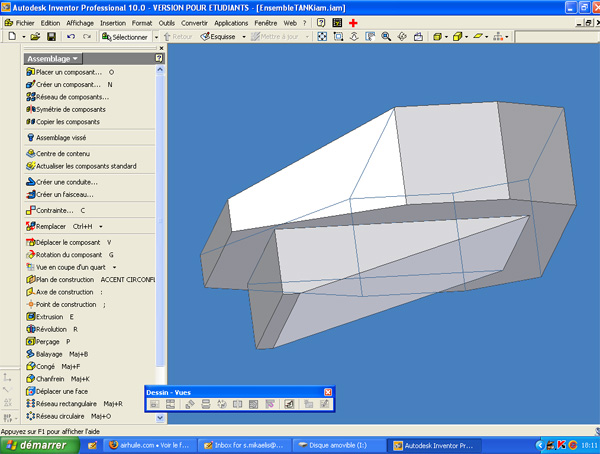

Voic le volume final sur Inventor

[MadMax]

le merdier...
moi ça serait proto en carton, plan au propre échelle un en développé pour tailler le plus gros dans une seule pièce, soudure des pièces bord à bord et pour la contenance la pompe la donnera et convertira en euros.

[tomcat]

Hé bien c'est exactement ce que j'ai fait, j'ai le réservoir en carton à l'échelle 1

Mais c'est juste pour profiter des capacités des logiciels qu'on peut avoir gratos !

[gsx-air]

salut pas de probleme tu m'envois 3 vues de ton reservoir en dwg et je te fais les plans le volume le deplié sans probléme et si tu peux avoir un format 3d neutre se serait le top
enregistrer sous *.step
*.igs ou iges
*.sat

d'ailleur s si d'autres personnes cherchent un dessinateur je suis a leur ecoute
a+ salut

[tomcat]

Nickel

je viens de regarder l'enregistrer sous et j'ai tous les formats tu préfère quoi ?

[MadMax]

j'ai récupéré top solid, ça a l'air d'être un merdier à apprendre à faire marcher... mon crayon va plus vite!

[1260gsxr]

IL me tarde de voir la suite car c'est une belle bécane que tu fais la

[gsx-air]

salut je t'envoie tes plans mercredi midi a+
le volume en epaisseur de tole d'alu de 3mm tel que tu la dessiné est de 12.24 Litres

[tomcat]

Fichiers reçus !!! et là je dis : MONSIEUR GSX-AIR

J'ai ragardé les PDF et c'est autre chose que ce que j'ai fait, c'est MAGNIFIQUE, franchement tu as de l'or entre les mains.

La découpe des angles pour le pliage, l'épaisseur, le nom du projet en bas bref c'est super !!! j'ai hâte de faire découper !

je regarde de plus plus prêt et je mets en ligne pour que tout le monde voit ce que tu sais faire !

[gsx-air]

pas de soucis
mais surtout si tu veux encore le modifier y a pas de soucis
ça me fais plaisir de pouvoir rendre service
j'ai la chance de faire un taf qui me passionne

[tomcat]

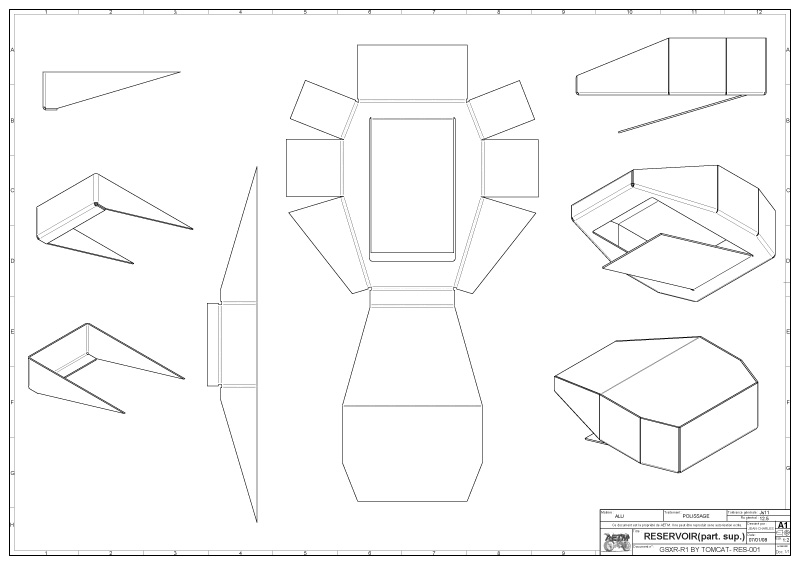

Voilà le superbe boulot de gsx-air :


la grosse différence pour moi réside dans le traitement des épaisseurs et le pliage des différents côtés qui est super bien pensé !!
A ce propos, pour le pliage, penses tu que celui-ci est assez facile à faire pour une société de pliage ?

et la cerise sur le gateaux, c'est que tu m'a donné la contenance, c'est moitié moins que le réservoir d'origine et ça me va parfaitement

qd je vais montrer ça à mon collégue il va être scotché

[tomcat]

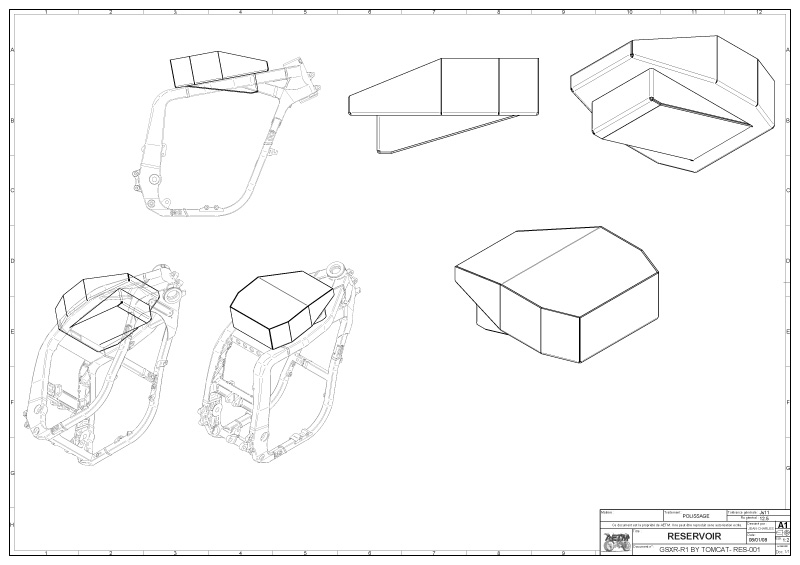

et le plus beau, dans le magifique cadre 3D de gsx-air

[tomcat]

IL me tarde de voir la suite car c'est une belle bécane que tu fais la

Merci monsieur 1260gsxr !

[bayou12b]

Voilà le superbe boulot de gsx-air :vraiment du super boulot

A ce propos, pour le pliage, penses tu que celui-ci est assez facile à faire pour une société de pliage ?ca va le faire sauf 1 ou 2 plis, et oui, comment rabattre la partie supérieure? ton résé sera forcément en 2 partie a souder
